Руководство по установке и эксплуатации хабов серии 4хх

Колесные хабы - устройства, предназначенные для принудительного, ручного или автоматического отключения передних колес от трансмиссии автомобиля.

AVM - ведущий мировой производитель, специализирующийся исключительно на изготовлении колесных хабов. Легкая и прочная конструкция ручных хабов от AVM обеспечивает надежную передачу крутящего момента на колеса и легкость включения в любых климатических условиях. Конструкция хаба обеспечивает защиту его механизма и ступичных подшипников от воздействия воды и грязи.

Установка
Запаркуйте автомобиль. Надежно зафиксируйте его при помощи ручного тормоза.

Необходимости поддомкрачивать автомобиль и снимать с него колеса нет. Выключите рычагом в салоне привод переднего моста.

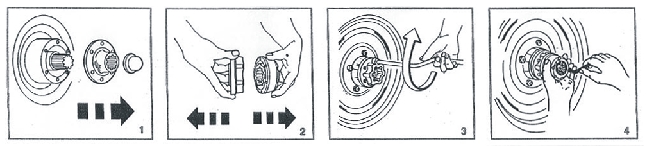

Полностью демонтируйте с автомобиля ранее установленные на него хабы, открутив шесть болтов. Удалите остатки старой прокладки (рис 1).

Установив хаб AVM в положение 4х2, при помощи «шестигранного» ключа отверните два винта, крепящие управляющую часть хаба (полированную), и разьедините хаб. (рис 2)

Установите прокладку на хаб, обработав ее любой смазкой (исключительно, с целью приклеить ее), и совместив отверстия.

Прикрутите несущую часть хаба (черную) к ступице автомобиля шестью болтами, подложив под них «гровера» и обработав их химическим фиксатором резьбовых соединений (типа «Локтайт»). Усилие затяжки болтов крепления хаба 49-58 N.m. (рис 3)

Аккуратно установив на место прокладку, прикрутите шестью винтами из комплекта хабов AVM управляющую (полированную) часть хаба. (рис 4)

Эксплуатация
Для отключения привода от передних колес переведите переключатель на хабе в положение 4х2, для подключения привода к колесам выбирете положение 4х4. (рис 5)

Обслуживание.
Всякий раз, при демонтаже и последующей установке хабов на автомобиль, рекомендуем использовать комплект "Service Kit No. 4.410" от AVM.
При необходимости промывайте детали хаба в керосине или дизельном топливе. Смазывайте детали только моторным маслом SAE 30. Не применяйте густых смазок!
